方案简介

别墅属于高档小区,业主不仅追求高质量的生活品质,对财产安全也尤为重视。别墅住宅区一般活动范围较大,无论别墅还是庭院,都希望实现全方位的无线网络覆盖,可以随时随地畅游网络。而安防监控是保障家庭财产安全的有效设施,让生活更轻松。

本方案为有线网络、无线Wi-Fi以及安防监控一体的综合网络解决方案,请结合实际情况选择需要的设备(例如网络中已有无线路由器、交换机等设备,只需选择与监控相关的IPC、NVR设备即可)。


需求分析

别墅庭院在建设网络时,会从美观性、简易性、实用性等几个方面考虑,有如下需求:

1、庭院和别墅内实现全方位无线覆盖,支持无线漫游;

2、网络稳定可靠,主人网络与访客网络相互隔离;

3、监控设备通过标准PoE方式进行供电,节省布线成本,美观大方;

4、安装简单,通过简易的方式集中管控摄像机;

5、支持预览、存储、回放及报警触发设置等,可以远程实时监控;

6、网络层级简单,管理方便,易维护。

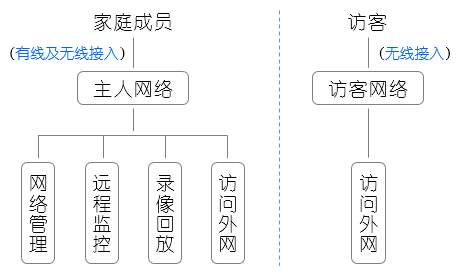

用户结构

网络的用户结构主要分为家庭成员和访客,权限如下:


访客连接的访客网络是有别于主人网络的无线网络,连接后只能访问外网,不能访问连接主人网络的设备,保障了内网安全。

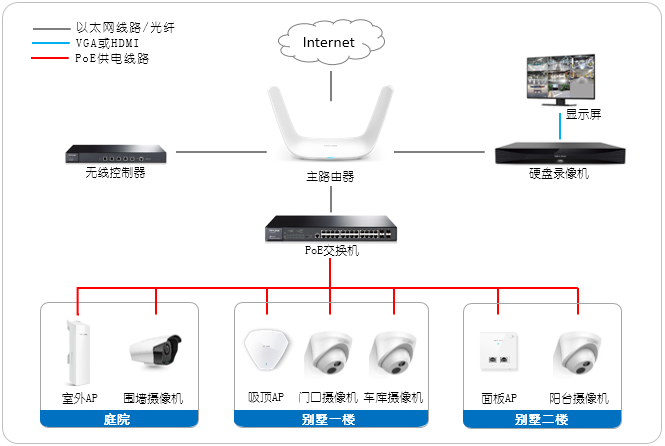

网络拓扑

别墅住宅一般庭院面积较大,需要在庭院四角布置摄像机进行无死角监控,同时使用室外AP进行无线覆盖。室内客厅等较开放区域使用吸顶式AP进行无线覆盖,卧室可采用面板式AP。而在别墅门口、车库、阳台等位置需要安装摄像机进行实时监控。


拓扑中使用PoE交换机、PoE AP和PoE IPC(网络摄像机),交换机通过网线为AP和IPC供电,可以避免额外布线。如果网络中已有无线路由器和普通交换机,可以选择直流供电的IPC。


安装部署

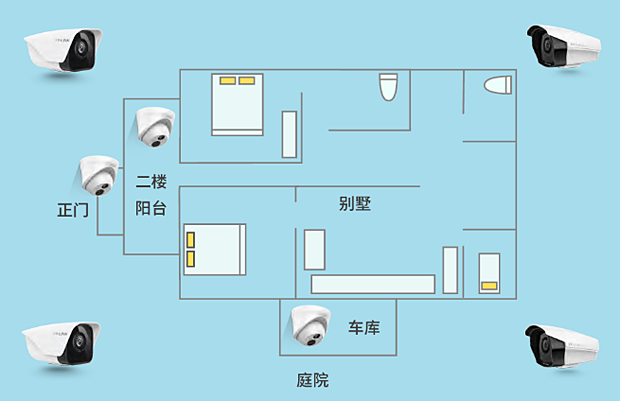

下面对监控点位安装进行指导:


如上图,庭院配备筒型摄像机,可进行广角监控,且外形具有威慑作用,可根据庭院大小安装多个摄像机,形成无死角监控;别墅门口、车库、阳台配备红外半球摄像机,半球摄像机外形小巧、美观,可以吸顶或壁挂式安装。

提示:以上点位是根据典型的别墅庭院进行合理推荐,可以根据实际环境增删相应点位。


方案特点

通过以上方案设计,可以实现无线网络、监控网络一体化的基本需求,有以下显著特点:


针对性强

方案中的设备选配充分考虑到别墅庭院的实际需求以及成本考虑,例如,通过PoE供电可以在一条网线上同时传输数据和供电,充分考虑别墅对美观布线的要求;以及吸顶式AP和面板式AP组合实现无线覆盖,外形美观大方,符合别墅装修风格。


功能丰富

无线方面,TP-LINK无线路由器可以额外设置访客网络,与主人网络相互隔离。监控方面可以设置录像计划、视频遮挡、移动侦测以及回放、导出录像,红外日夜模式自动切换可以保证全天候监控,同时可以使用手机APP随时随地远程监控。


管理方便

无线路由器和监控设备均有独立的WEB配置界面,设置向导指导,配置简单。监控录像机的图形化界面非常容易管理,自动发现、一键配置以及故障定位等,均为管理控制和使用提供便捷。


适应性强

室外AP采用专业室外壳体设计,提供IP55级防尘、防水,能够适应各种恶劣环境。而监控摄像机达到IP67工业级防尘、防水,在恶劣环境下仍能保持正常工作。


产品推荐

别墅庭院的网络一体化解决方案包括路由器、交换机、硬盘录像机、摄像机等设备,由于面积、需求的不同,不同别墅网络方案中需要的设备也可能不同,TP-LINK提供了多样化的网络设备以满足差异化需求。
